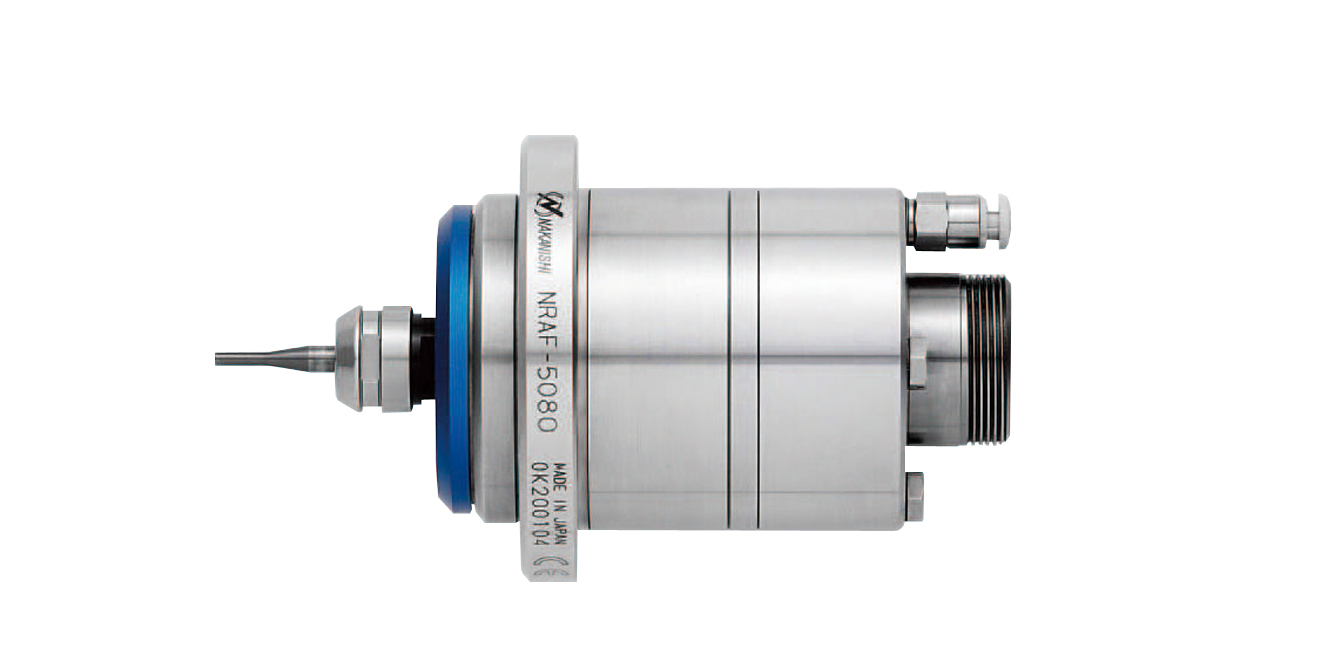

高转速气浮轴承精密主轴
发布时间: 2023-03-03 10:13
型号 : NRAF-5080
产地 : 日本·Nakanishi
用途 :
超高速旋转，运用于CNC车床/专用机，小型数控机床节省安装空间，多种口径（φ30/25/20mm）主轴和马达供选择，适合钻孔、磨削等高精度加工
特点 :

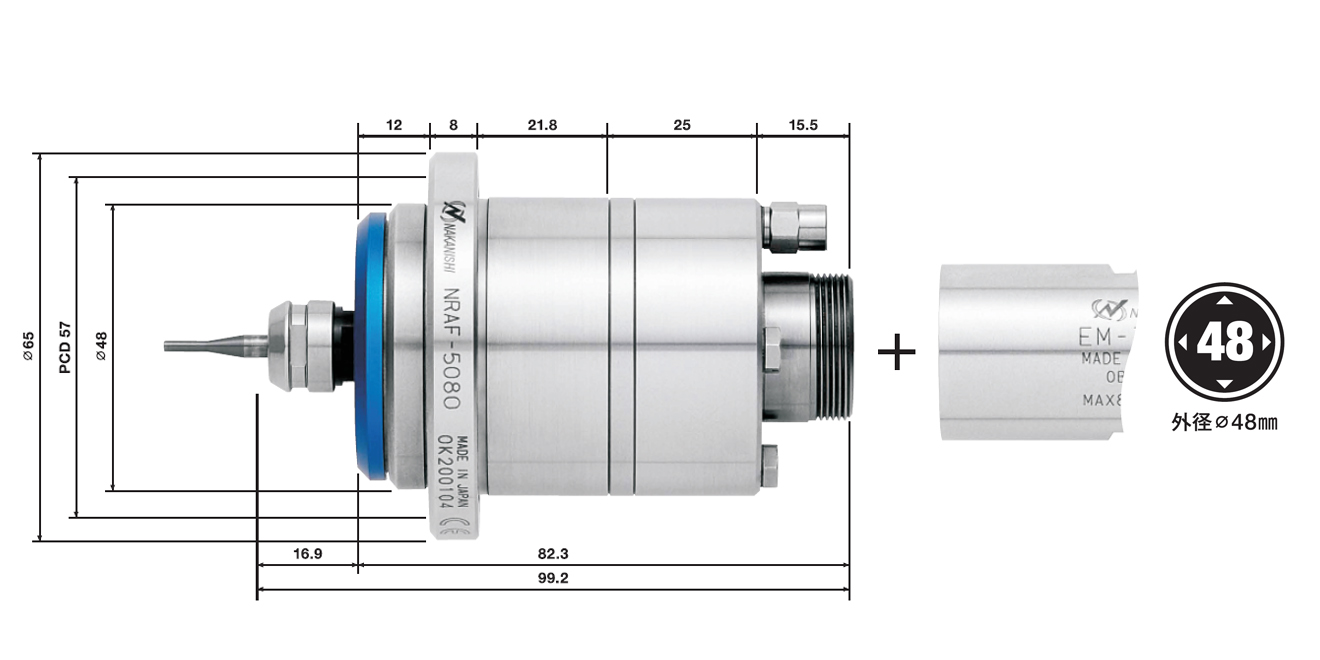

φ48mm主轴，主轴跳动精度在1μm以内
采用气浮轴承，超高速旋转
采用无碳刷马达，轴承寿命更长，没有碳刷和灰尘，产品使用寿命更长
通过8个M3螺丝固定主轴进行加工
| 型号 | 编号 | 外径 | 最高转速 | 承受空气压力 | 主轴精度 | 筒夹型号 | 重量 |
|---|---|---|---|---|---|---|---|
| NRAF-5080 | 1782 | φ48 mm | 80000 min-1 | 35Nl/min（0.5MPa） | 1μm以内 | CHK系列（φ0.5~φ6.35mm） | 560g |
| 规格 | 本体固定方法：可由8个M3螺丝固定 | ||||||
| 轴承最大受力：径向力：20N；轴向力：40N | |||||||
| 使用最大砂轮直径：φ8.0mm以下（柄径φ6.0mm情况下使用） | |||||||
| 冷却空气：φ4.0mm管 | |||||||
| 标准配件 | 筒夹：φ3.0mm（CHK-3.0） / 螺帽（K-265A） | ||||||
| 扳手（12×14）：2枚·扳手（22×27）：1枚 / 配管继手（KQ2H04-M2-X2）：1个 | |||||||
| 配件（KQ2P-04）：1个 / 软管（φ4.0mm×4m） / 插针（K-236）：1支 | |||||||
| 选项 | 筒夹（CHK系列）：φ0.5~φ6.35mm | ||||||
